Nehodové dáta EDR a ich využitie v praxi

Event Data Recorder (EDR) je zariadenie alebo funkcionalita včlenená do riadiacich jednotiek motorových vozidiel, ktorá je určená na záznam dôležitých dát pred, počas a bezprostredne po dopravnej nehode. Tieto dáta majú kľúčový význam pre forenznú analýzu, znaleckú činnosť a preskúmanie okolností dopravných nehôd. EDR systémy boli v minulosti väčšinou výrobcom automobilov implementované ako doplnkové prvky bezpečnosti, no dnes sú často povinnou súčasťou vozidiel.

Európska legislatíva o EDR

Povinnosť mať v aute EDR (Event Data Recorder – tzv. „čiernu skrinku“) nabiehala v Európskej únii postupne a delí sa podľa kategórií vozidiel a dátumu ich prihlásenia.

Legislatívne túto problematiku zastrešuje európske nariadenie o všeobecnej bezpečnosti vozidiel (GSR – General Safety Regulation 2019/2144). Povinnosť vozidiel podľa kategórii obsahovať dané zariadenie sa z časového hľadiska delí nasledovne:

1. Osobné autá a dodávky (Kategórie M1 a N1)

• Od 6. júla 2022: EDR bolo povinné pre nové typy vozidiel predložené na schválenie (homologizáciu). Ak automobilka vtedy uviedla na trh úplne nový model, už ho musela ním vybaviť.
• Od 7. júla 2024: Povinnosť sa rozšírila na všetky novoregistrované vozidlá v EÚ. Znamená to, že od tohto dátumu už v salóne nekúpite žiadne nové osobné auto bez čiernej skrinky (aj keby to bol starší modelový rad, ktorý sa predával roky predtým).

2. Kamióny, autobusy a ťažké nákladné autá (Kategórie M2, M3, N2, N3)

• Od 7. januára 2026: EDR je povinné pre nové schvaľované typy nákladných vozidiel a autobusov (podľa UN Regulation No. 169).
• Od 7. januára 2029: Bude povinné pre úplne všetky novo prihlásené nákladné autá a autobusy.

Toto opatrenie je súčasťou snahy EÚ o zvyšovanie bezpečnosti cestnej premávky a zároveň poskytuje nástroje na presnejšiu analýzu dopravných incidentov.

Legislatíva stanovuje, že EDR musí záznamy uchovávať anonymizovane, aby nebola narušená ochrana osobných údajov vodiča. Taktiež definuje špecifikácie pre rozsah zaznamenávaných informácií a ich prístupnosť pre relevantné orgány, znalcov a autorizované osoby.

 Aké dáta môžu nehodové záznamy EDR obsahovať?

• Nehodové dáta z EDR typicky obsahujú:
• Rýchlosť vozidla pred kolíziou (obvykle 5 sekúnd pred udalosťou),
• Stav brzdového systému (aktivácia bŕzd, brzdný tlak),
• Uhol natočenia volantu a poloha plynového pedála,
• Aktiváciu systémov pasívnej bezpečnosti (airbagy, predpínače pásov),
• Otáčky motora (RPM),
• Prípadné zlyhania riadiacich jednotiek alebo senzorov,
• Dáta zásobníka energie (stav batérie u elektrických vozidiel),
• Identifikáciu kolíznej sily a zrýchlenia vozidla v smere osi X, Y a Z.

Tieto dáta poskytujú dôležitý pohľad na dynamiku vozidla a reakciu vodiča pred nehodou. Ich správne interpretovanie je kľúčové pre znalecké posudky, zároveň z technického hľadiska pomáha určiť mieru zavinenia jednotlivých účastníkov dopravnej nehody.

Spôsob získavania dát z EDR

Dáta z EDR sa získavajú špeciálnymi diagnostickými zariadeniami a softvérom. Tieto systémy sú často výrobne uzamknuté a vyžadujú autorizované prístupy, ktoré zaisťujú ich neporušenosť. Medzi zariadenia určené na získavanie a dokumentovanie EDR dát patrí aj systém HEDR – Vehicle Event Data Retrieval System.

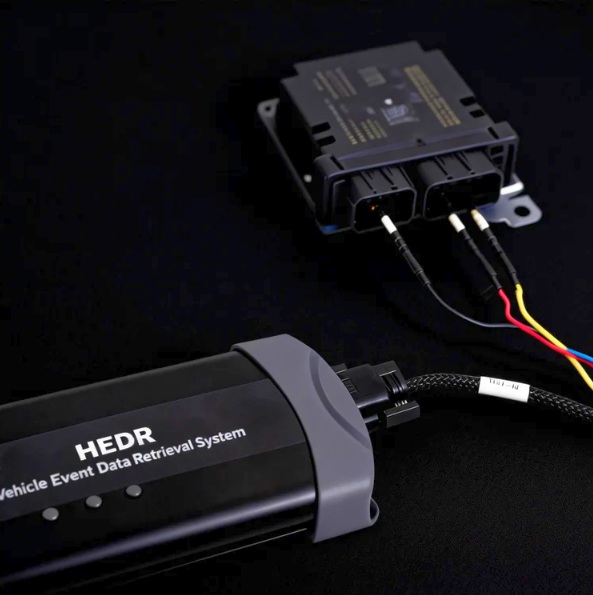

HEDR – Vehicle Data Retrieval System

HEDR Vehicle Event Data Retrieval System je profesionálne prenosné zariadenie určené na získavanie a dokumentovanie údajov EDR z vozidiel a z demontovaných riadiacich jednotiek airbagov (ACM/ACU). Systém tvorí hlavná jednotka, aplikácia EdrDataBee pre zariadenia Android a súbor dátových, napájacích a modelovo špecifických káblov. Umožňuje načítať údaje EDR prostredníctvom:

• pripojenia k diagnostickému portu OBD vozidla,
• priameho pripojenia k demontovanej riadiacej jednotke airbagov s použitím príslušnej schémy zapojenia, koncoviek a stabilného externého napájania,
• osobitných dátových rozhraní a káblov pre vybrané vozidlá vrátane modelov značiek Cadillac, Buick, Chevrolet a Tesla.

Po identifikácii vozidla aplikácia automaticky priradí podporovaný model alebo umožní jeho manuálny výber. HEDR vykoná tri po sebe idúce čítania uložených údajov a pred ich spracovaním výsledky porovná. Jedno načítanie môže podľa modelu vozidla obsahovať jednu až šesť zaznamenaných udalostí; výsledok možno zobraziť v aplikácii, doplniť o VIN a evidenčné číslo a exportovať vo formáte PDF.

HEDR pracuje v režime iba na čítanie a nemení pôvodné údaje EDR. Prenosné vyhotovenie, možnosť napájať demontovanú riadiacu jednotku zo sieťového zdroja alebo powerbanku a dostupnosť modelovo špecifických schém zapojenia umožňujú použitie pri vozidle aj pri laboratórnom vyčítaní poškodených vozidiel. Na zachovanie integrity a dôkaznej použiteľnosti údajov je potrebné overiť kompatibilitu, zabezpečiť stabilné napájanie a po extrakcii skontrolovať identifikačné údaje správy, najmä VIN, čas čítania a sériové číslo nástroja.

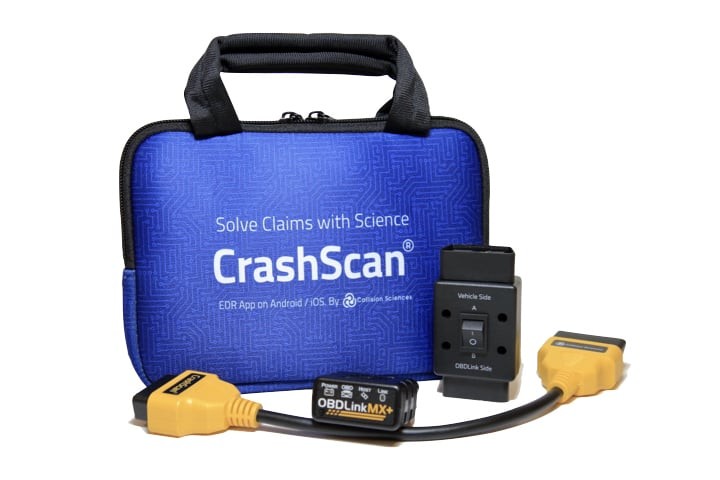

Collision Sciences Crash Scan

CrashScan predstavuje komplexný profesionálny systém na forenzné získavanie, spracovanie a interpretáciu elektronických nehodových dát (EDR – Event Data Recorder), vyvinutý spoločnosťou Collision Sciences Inc. ako moderné riešenie kombinujúce hardvérové rozhranie, mobilnú aplikáciu a cloudovú analytickú infraštruktúru. Systém je navrhnutý na spoľahlivé a reprodukovateľné získanie dát z tzv. „čiernej skrinky“ vozidla po dopravnej nehode, a to buď priamo z vozidla prostredníctvom diagnostického rozhrania OBD, alebo aj z demontovaných airbagových alebo riadiacich jednotiek vozidla.

Základným prvkom systému je mobilná aplikácia CrashScan, ktorá v spojení s Bluetooth adaptérom OBDLink MX+ umožňuje rýchlu identifikáciu prítomnosti nehodových dát a ich bezpečný prenos do zabezpečeného cloudového prostredia. Aplikácia je koncipovaná ako univerzálne rozhranie podporujúce široké spektrum výrobcov a modelov vozidiel, pričom v medzinárodnom meradle patrí medzi najširšie podporované EDR riešenia vrátane značiek a trhov, ktoré nie sú pokryté inými komerčne dostupnými nástrojmi. Samotný proces vyčítania je navrhnutý tak, aby minimalizoval zásah do vozidla a zároveň zabránil nechcenému prepísaniu alebo poškodeniu uložených nehodových záznamov.

CrashScan nepracuje výlučne s hrubými EDR dátami, ale poskytuje ich systematickú organizáciu a odbornú interpretáciu. Získané dáta zahŕňajú prednárazové záznamy (typicky niekoľko sekúnd pred kolíziou), ako sú rýchlosť vozidla, stav brzdového a akceleračného pedála, otáčky motora, uhol natočenia volantu, aktivácia systémov ABS a ďalšie prevádzkové veličiny. Súčasťou výstupov sú aj informácie o samotnej kolíznej udalosti, vrátane zmeny rýchlosti (Δv), smeru a intenzity nárazu, časového priebehu nárazového impulzu, aktivácie airbagov a použitia bezpečnostných pásov. Systém umožňuje evidovať a rozlišovať viacero nehodových udalostí uložených v jednej riadiacej jednotke, vrátane ich chronologického zoradenia a posúdenia ich závažnosti.

Pridanou hodnotou CrashScan je spracovanie EDR dát do tzv. kontextualizovaných správ. Tieto správy nepredstavujú len prepis surových dát, ale zahŕňajú aj odvodené veličiny používané v dopravnoinžinierskej a znaleckej praxi, ako sú výpočty spomalenia, odhad brzdnej intenzity, smerové charakteristiky pohybu vozidla či orientačný odhad vzdialenosti do miesta nárazu. Systém zároveň integruje biomechanické a epidemiologické modely, ktoré prepájajú hodnoty Δv s pravdepodobnosťou vzniku poranení, čím umožňuje kvalifikovanejšie posúdenie závažnosti nehody z hľadiska následkov na posádku vozidla.

CrashScan je navrhnutý aj s ohľadom na forenzné a procesné požiadavky. Podporuje zachovanie reťazca dôkazov (chain of custody) a umožňuje archiváciu pôvodných dátových súborov vrátane hexadecimálnych výstupov, ktoré sú rozhodujúce pri znaleckom dokazovaní a súdnych konaniach. Systém je využiteľný ako primárny nástroj na vyčítanie EDR dát, ako aj ako doplnkový alebo záložný systém v prípadoch, keď iné nástroje zlyhajú alebo neposkytujú dostatočné výstupy.

Súčasťou portfólia je aj CrashScan Direct-to-Module EDR Lab Kit, ktorý umožňuje priame pripojenie k demontovaným riadiacim jednotkám. Tento laboratórny systém zahŕňa napájacie zdroje, breakout káble, pinové adaptéry a konfigurovateľné odporové zakončenia CAN zbernice, čo umožňuje prácu s modulmi mimo vozidla pri zachovaní kontrolovaných elektrických podmienok. Takýto prístup je nevyhnutný najmä v prípadoch ťažkých dopravných nehôd, poškodených vozidiel alebo pri potrebe opakovanej a verifikovateľnej analýzy dát.

Z pohľadu aplikačnej praxe CrashScan predstavuje nástroj využiteľný nielen v znaleckej a vyšetrovacej činnosti, ale aj v poisťovníctve, likvidácii poistných udalostí a odhaľovaní poistných podvodov. Integrácia cloudových služieb, dátovej analytiky a možností umelej inteligencie umožňuje škálovateľné spracovanie veľkého množstva nehodových dát a ich ďalšie využitie na štatistické, prediktívne a analytické účely. V tomto kontexte CrashScan nepredstavuje len diagnostický nástroj, ale komplexnú technologickú platformu pre modernú analýzu dopravných nehôd založenú na objektívnych elektronických dôkazoch.
